Dahua LR1002-1ET-V3 Transmitter EoC IP over Coax converter (te combineren met LR1002/-1EC)

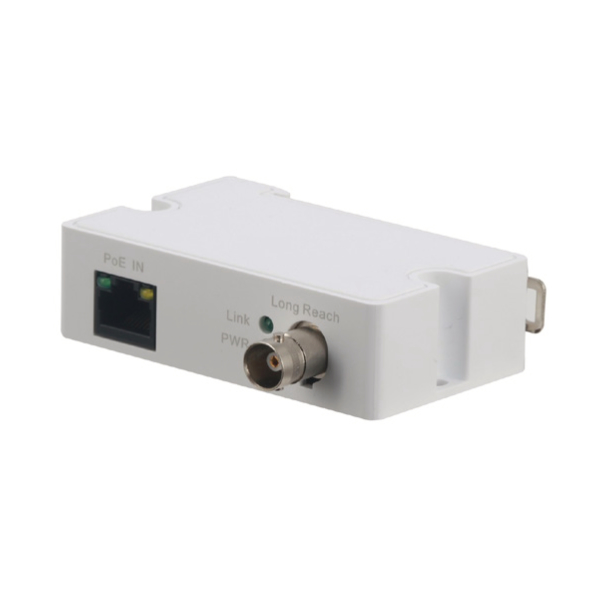

LR1002-1ET-V3 IP over Coax Transmitter
| Artikelnr: | 962976 |
| Eenheid: | 1 |
|
|
De EoC technologie die wordt toegepast in deze producten is vooral gericht op toepassingen met één IP camera per coax kabel. Voorbeelden van geschikte toepassingen staan bij het product vermeld. Bij het toepassen van deze technologie voor andere netwerk toepassingen, zoals bijvoorbeeld het koppelen van netwerk switches, kan een goede en stabiele werking niet worden gegarandeerd. Dit soort toepassingen wordt daarom ook afgeraden. |
De Dahua LR1002-1ET en LR1002-1EC vormen samen een long range Ethernet over coax extender set. Deze bestaat uit een zender (ET) en een ontvanger (EC), bedoeld om Ethernet- en PoE-signalen via bestaande coaxbekabeling over lange afstanden te verzenden. De oplossing is ideaal wanneer er geen netwerkkabels aanwezig zijn maar wel coax, en biedt ondersteuning voor 10/100Mbps met overdracht tot 1000 meter
Welke combinatie?
Indien een ePoE switch/recorder en een 'normale' PoE camera gecombineerd wordt dient u 1x de LR1002 en 1x de LR1002-1ET te gebruiken. (combinatie 1)
Bij het gebruik van een 'normale' PoE switch/recorder in combinatie met een ePoE camera dient u 1x de LR1002-1EC en 1 x de LR1002 te gebruiken (combinatie 2).
Indien de 'normale' PoE switch/recorder gecombineerd wordt met een normale 'PoE' camera dient u 1x de LR1002-1EC en 1x de LR1002-1ET te gebruiken (combinatie 3).
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
| Model | LR1002-1ET / LR1002-1EC |
| Functiepoort | 1× 10/100 Mbps Base-TX, 1× BNC |
| Stroomverbruik | <2W |
| Transmissiebandbreedte | RG59 coaxkabel: 400m/100Mbps, 1000m/10Mbps |
| PoE Protocol | 48V Passieve PoE (Parens 1,2+; 3,6 Return) |
| Netwerkstandaard | IEEE802.3, IEEE802.3u, IEEE802.3x |
| Bliksembeveiliging | Common Mode 4KV, Differential Mode 2KV |
| Bedrijfstemperatuur | -30°C tot +65°C |
| Bedrijfsvochtigheid | 5%–95% |
| Gewicht | 61g |
| Afmetingen (B×D×H) | 79 × 52 × 23 mm |
| Maximaal aantal EC-units per switch | 8 |
- Ondersteunt IEEE802.3, IEEE802.3u, IEEE802.3x netwerken
- Ondersteunt datalijnen (1, 2, 3, 6) voor PoE
- 1× RJ45 10/100 Mbps + 1× BNC-poort
- Tot 400m bij 100Mbps en 1000m bij 10Mbps via RG59 coax
- Automatische MDI/MDIX herkenning
- Passieve 48V PoE ondersteuning
- Ingebouwde bliksembeveiliging: 4KV (common), 2KV (diff)
- Compact en licht ontwerp: slechts 61g
