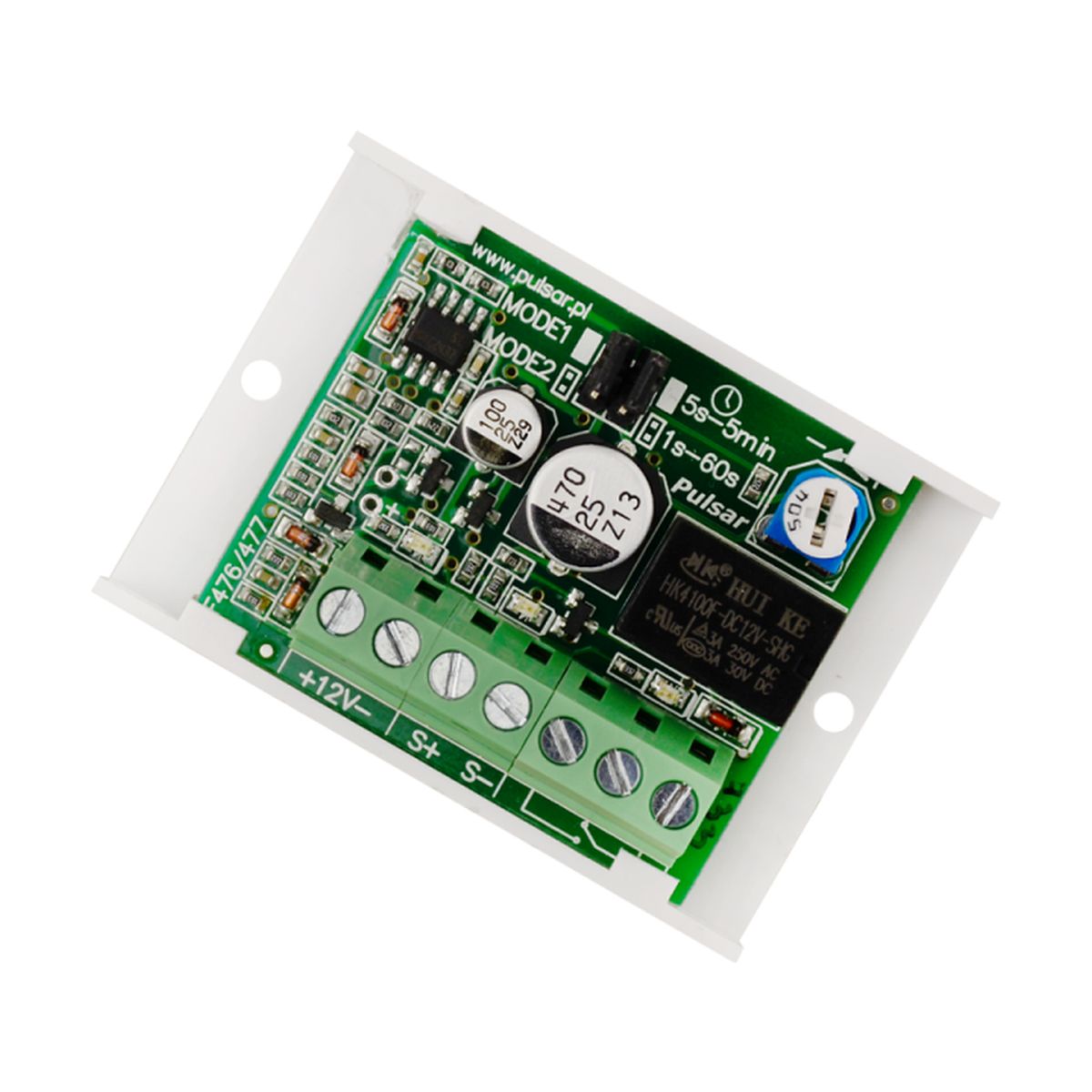

Pulsar AWZ525 PC3 tijd relais module
AWZ525 PC3 tijd relais module
| Artikelnr: | 201966 |
| Eenheid: | 1 |
De AWZ525 (PC3 Time Relay Module) is een programmeerbaar tijdrelais dat een triggerpuls kan verlengen voor een ingestelde tijd. Deze tijd is instelbaar met een potentiometer. Het relais kan werken in twee modi: verlenging van de puls of verlenging geactiveerd door verlies van het triggersignaal. De instelbare tijd loopt van 1 seconde tot 5 minuten
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
| Model | AWZ525 (PC3 Time Relay Module) |
| Voedingsspanning | 10 – 14 V DC |
| Stroomverbruik | 5 mA (inactief) / 25 mA (actief relais) ±5% |
| S+ ingang | 10 – 14 V DC control |
| S- ingang | 0 V (GND) control |
| Tijdbereik | Bereik 1: 1 s – 60 s, Bereik 2: 5 s – 5 min |
| Aantal relais | 1 |
| Max. schakelspanning | 30 V DC / 48 V AC |
| Max. schakelstroom | 1 A |
| Contactweerstand | <100 mΩ |
| Indicatie | LED-indicatie van werking |
| Bedrijfsomstandigheden | -10 °C tot +40 °C, 20–90% RH (zonder condens) |
| Afmetingen | 60 × 43 × 23 mm (±2) |
| Montage | Montagetape of 2 schroeven (Ø3 mm) |
| Aansluitklemmen | Ø0,51 – 2,05 mm (AWG 24–14) |
| Gewicht | Netto 0,03 kg / Bruto 0,05 kg |
| Certificering | CE |
| Garantie | 2 jaar vanaf productiedatum |
- Compact relaismodule voor tijdvertragingen van 1 s tot 5 min
- Twee werkmodi: verlenging door puls of door signaalverlies
- Laag stroomverbruik (5 mA inactief / 25 mA actief)
- Ondersteunt max. 30 V DC of 48 V AC belasting
- Maximale schakelstroom: 1 A
- LED-indicatie van werking
- Breed temperatuurbereik van –10 °C tot +40 °C
- Eenvoudige montage met tape of schroefbevestiging
