Artikelnr:151636
Eenheid:1




minimaal INTEGRA v1.20 of VERSA v1.10 firmware noodzakelijk

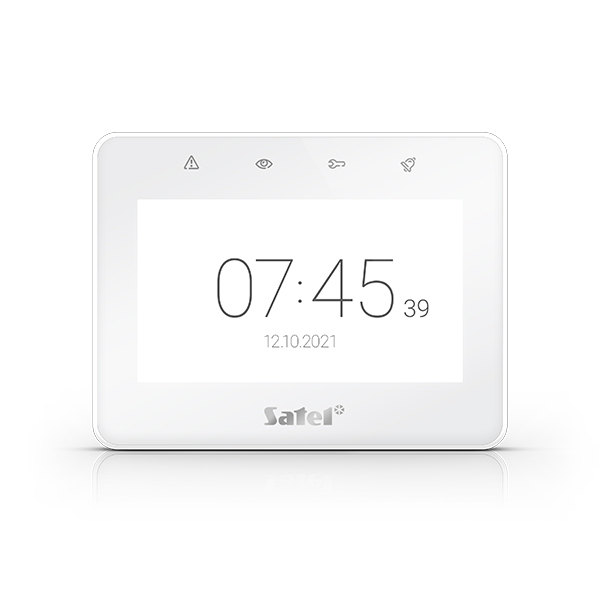

Het INT-TSG2 bediendeel wordt gebruikt voor het programmeren en bedienen van de NTEGRA, INTEGRA PlusVERSA en PERFECTA 64 M alarmsystemen. Ideaal voor gebruikers die een fraaie en gemakkelijke bediening van het alarmsysteem en eventuele gebouwautomatisering wensen, inclusief toepassingen van het KNX-systeem.

Door het compacte formaat en een universeel design past het bediendeel perfect bij een modern en meer traditioneel interieur.

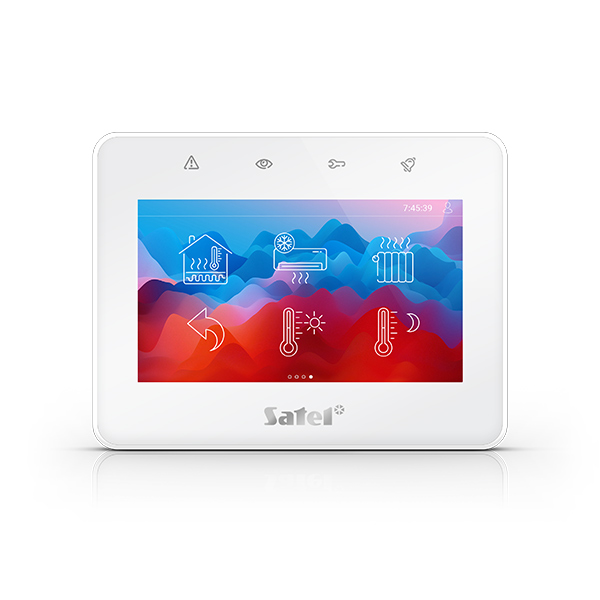

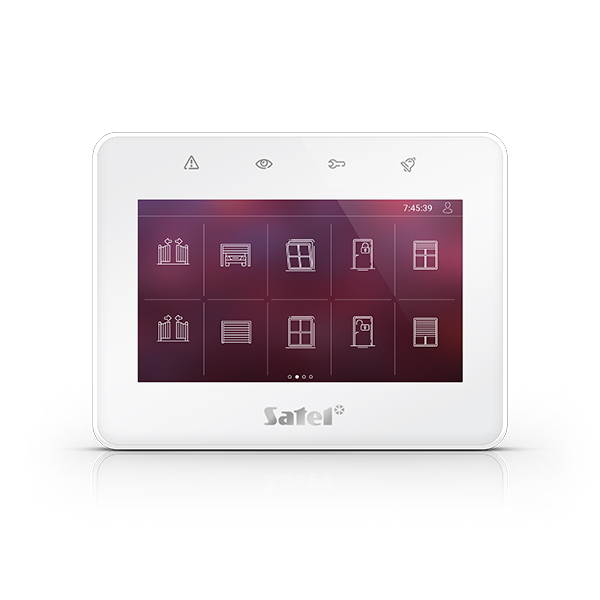

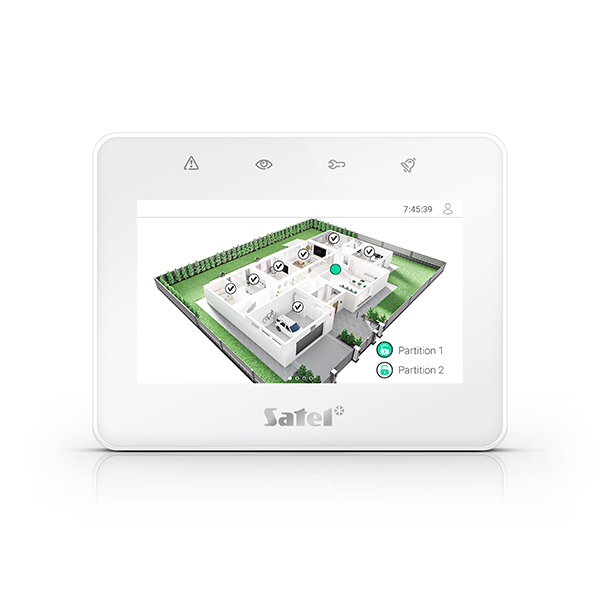

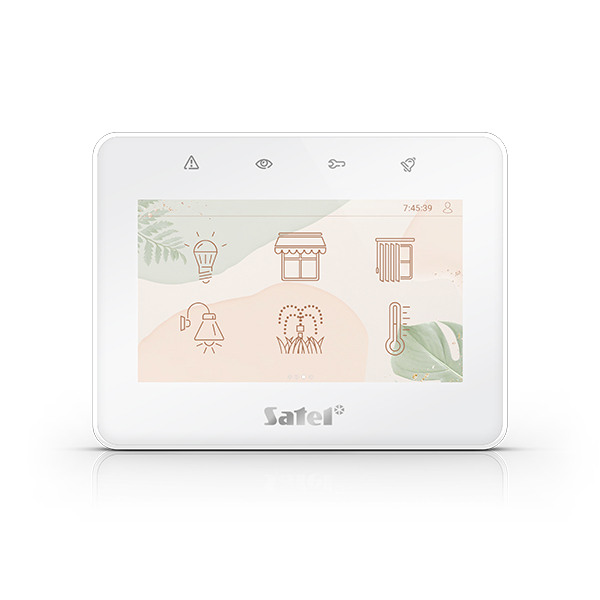

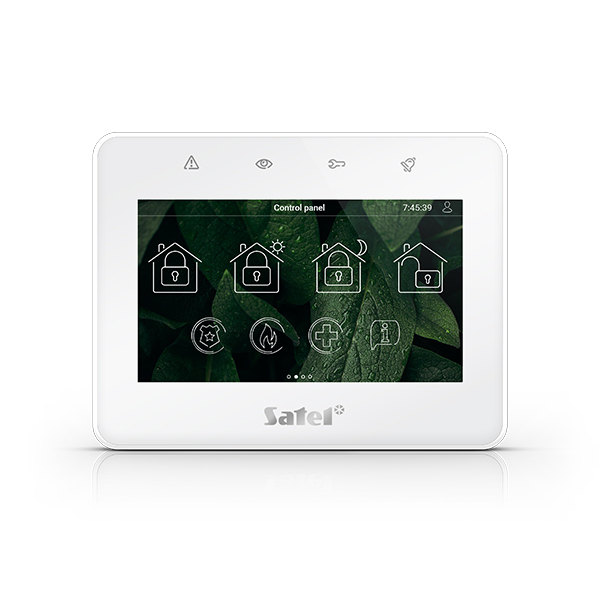

Het capacitieve 4,3" scherm kan meer dan 16 miljoen kleuren weergeven en kan worden bediend met subtiele aanraking en veegbewegingen. De krachtige processor en eigen software verzorgen een soepele werking, en door de multiscreen en multilevel interface is de navigatie zeer eenvoudig en intuïtief. De weergave van de interface is geheel naar wens aan te passen met 20 vooraf ingestelde thema's of een eigen aangepaste thema.

De INT-TSG2 kan ook een achtergrondafbeelding of diavoorstelling weergeven zodra een microSD kaartje met foto's geplaatst wordt. Met het gratis softwareprogramma Picusto van Satel kunnen foto’s gemakkelijk op de microSD worden geplaatst.

Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.

Touchscreen: capacitief
Schermgrootte: 4.3"
Resolutie: 480 x 272
Kleuren: 16,7 miljoen
Voedingsvoltage: 12 V DC
Stand-by verbruik: 250 mA
Max. verbruik: 265 mA
Bedrijfstemperatuur: -10°C…+55°C
Max. luchtvochtigheid: 93±3%
Milieuklasse conform de EN50130-5: II
Ondersteunde geheugenkaarten: Micro SD, Micro SDHC max. 32 GB
Gewicht: 165 g
Afmetingen behuizing: 120 x 92 x 14 mm
Security Grade conform EN 50131: Grade 3
Gecertificeerd: nee
  • 4,3” capacitief glas touchscreen met ondersteuning voor veegbewegingen
    • 480x272 schermresolutie, 16,7 miljoen kleuren (true colour)
  • op meerdere niveaus door de gebruiker aanpasbare grafische interface
    • tot 24 aanvullende schermen
  • aanpasbare interfaceschermen
  • meer dan 20 vooraf ingestelde thema's
  • ondersteuning voor aangepaste thema's
  • widgets voor bediening van het bediendeel, het alarmsysteem en automatiseringsapparatuur aangesloten op het alarmsysteem
  • systeembesturing via MACRO-functies, welke een hele reeks verschillende commando's activeren (inclusief commando's voor gebouwautomatisering)
  • snelle activatie van PANIEK, BRAND en AUX alarmen
  • integratie met de INTEGRA (INTEGRA firmware 1.20 of nieuwer), VERSA (VERSA firmware 1.10 of nieuwer) en PERFECTA 64 M alarmsystemen
  • schermbeveiliging met opties om klok, datum, status van systeemcomponenten (zones, deuren, uitgangen) en temperaturen weer te geven (INTEGRA, INTEGRA Plus en PERFECTA 64 M)
  • mogelijkheid om een diavoorstelling weer te geven (fotolijstfunctie)
  • weergave systeemstatus via led indicatie, bovenaan het scherm weergegeven
  • 2 programmeerbare bedrade zones (alleen INTEGRA en INTEGRA Plus)
    • ondersteunt NO en NC-detectoren, evenals rolluik- en trildetectoren;
    • ondersteunt EOL, 2EOL en 3EOL configuratie (3EOL alleen INTEGRA Plus);
    • programmering van end-of-line weerstandswaarden
  • ingebouwde piëzo-elektrische transducer voor akoestische signalering
  • aanpassing van het geluidssignaalvolume
  • instelbare schermhelderheid met dag-/nachtmodus
  • ingebouwde microSD-kaartslot (voor het opslaan van afbeeldingen voor fotolijstjes en extra schermachtergronden)
  • sabotagecontact dat reageert op het openen van de behuizing of verwijderen van de muur
  • beschikbaar in zwart (INT-TSG2-B) en wit (INT-TSG2-W)
