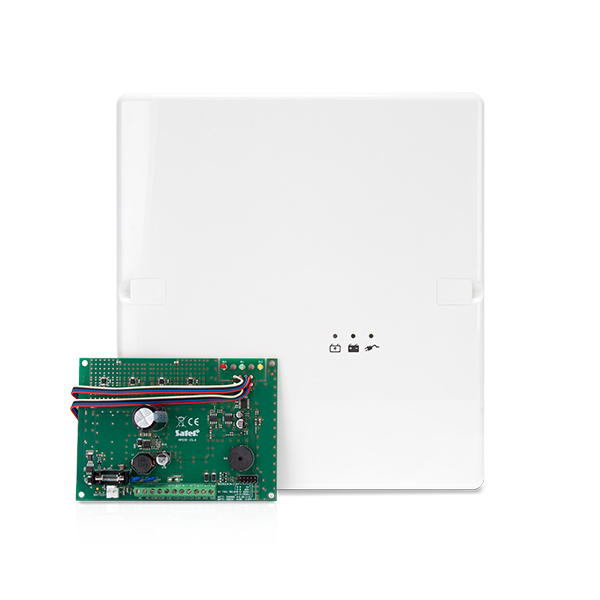

APS-30S geschakelde voeding 3 AMP 12VDC in OPU-4 P behuizing
APS-30 S - 12VDC 3A voeding incl.OPU-4P en TR-60VA trafo
| Artikelnr: | 451101 |
| Eenheid: | 1 |
De APS-30 S schakelende voeding is ontworpen voor apparaten die een nominale spanning van 12 VDC nodig hebben. De set bestaat uit: voeding, transformator, behuizing OPU-4P (met ruimte voor een 7 Ah batterij) en extra accessoires (sabotageschakelaars, afstandhouders, aansluitkabels voor transformator, pluggen (ankers) en schroeven).
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
| Voedingsvoltage transformator: | 230 V AC |
| Nominaal uitgangsvoltage (conform de IEC 38): | 12 V DC |
| Voedingstype (conform de EN50131): | A |
| OC-type uitgangen (AWS, AWB): | 50 mA / 12 VDC |
| Aanbevolen accu type: | 12 V 7 Ah |
| Accu storing voltage drempelwaarde (±10%): | 11 V |
| Accu afkoppel voltage (±10%): | 9,5 V |
| Acculaadspanning (schakelbaar): | 0,5 A / 1 A |
| Uitgangsstroom (werking zonder aangesloten accu): | 3 A |
| Uitgangsstroom (werking met aangesloten accu): | 2,5 / 2 A |
| Stroomverbruik voedingscircuits: | 80 mA |
| Afmetingen behuizing: | 266 x 286 x 100 mm |
| Afmetingen print: | 140 x 99 mm |
| Bedrijfstemperatuur: | +5…+40 °C |
| Voeding naar de elektronicaprint (van de transformator) | 17...24 V AC |
| Gewicht zonder accu: | 2,45 kg |
| Milieuklasse: | I |
17...24 V AC
- nominale uitgangsspanning (volgens IEC 38): 12 V DC
- uitgangsspanning stabilisatie
- batterijstatuscontrole en afschakeling bij lage accuspanning
- mogelijkheid om te werken zonder een aangesloten accu
- uitgangsstroom:
- met accu: 2,5 A / 2 A
- zonder accu: 3 A
- accu laadstroom: 0,5 A / 1 A (selecteerbaar)
- pinnen die configuratie van de voedingsinstellingen mogelijk maken
- 3 indicatieleds voor:
- netvoeding status
- batterij status
- batterij laden
- 2 OC storingsuitgangen:
- netvoeding uitval
- lage batterij
- akoestische storingsignalering
- elektronische kortsluitbeveiliging van het netvoedingscircuit
- kortsluitbeveiliging voor accu laadcircuit (T 3,15 A)
- elektronische kortsluit- en overbelastingsbeveiliging van het uitgangsvermogen
- sabotagebeveiliging tegen het openen en verwijderen van de behuizing van het montageoppervlak
