Artikelnr:701203
Eenheid:1




De XD-2 is een multifunctionele bekabelde detector, die kan werken met elk alarmsysteem. De XD-2 kan werken als: magneetcontact, trildetector, trildetector en magneetcontact en als waterdetector.

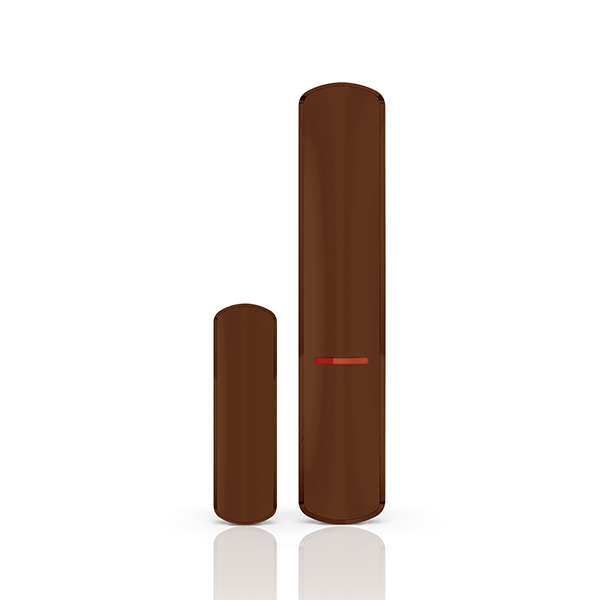

De detector is verkrijgbaar in wit (XD-2), bruin (XD-2 BR) of donkergrijs (XD-2 DG).

Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.

Voedingsvoltage: 12 VDC ±25%
Stand-by verbruik: 12,5 mA
Max. verbruik: 14 mA
Uitgangen (NC/S/Sabotage): 40 mA / 24 VDC
Relais weerstand (NC/S): 26 Ω
SNS ingang gevoeligheid: NC 150 ms / watersensor 1 s
Tril detectiebereik: tot 3 m (oppervlak afhankelijk)
Gevoeligheid NC ingang: 240 ms
Bedrijfstemperatuur: -10° - +55°C
Max. luchtvochtigheid: 93±3%
Afmetingen detector behuizing: 20 x 102 x 23 mm
Afmetingen opbouwmagneet behuizing: 15 x 52 x 6 mm
Afmetingen opbouw spacers behuizing: 15 x 52 x 6 mm
Afmetingen inbouwmagneet behuizing: ø10 x 28 mm
Max. afstand - opbouw magneetcontact: 15 mm
Max. afstand - inbouw magneetcontact: 19 mm
Gewicht: 59 g
Milieuklasse conform de EN50130-5: II
Voldoet aan de normen EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6
Security Grade conform EN 50131: Grade 2
Gecertificeerd: nee
  • werking:
    • magneetcontact:
      • detectie van het openen van een deur, raam, etc.
      • ingang voor het aansluiten van een NC-type bekabelde detector
      • 1 alarmuitgang
    • trildetector:
      • detectie van schokken en trillingen bij pogingen om een deur of raam te forceren
      • 1 alarmuitgang
    • trildetector en magneetcontact:
      • detectie van schokken en trillingen bij pogingen om een deur of raam te forceren, enz.
      • detectie van het openen van een deur, raam, enz.
      • 1 of 2 alarmuitgangen
    • waterdetector:
      • detectie van water/overstromingen
      • ingang voor het aansluiten van externe watersensor FPX-1 (wit), FPX-1 BR (bruin) of FPX-1 DG (antraciet) - de sensor is apart verkrijgbaar
      • 1 alarmuitgang
  • detectortype te selecteren via DIP-switches
  • LED-indicator
  • op afstand in-/uitschakelen van de LED-indicator
  • voedingsspanningsregeling
  • sabotagebeveiliging tegen openen van de behuizing en verwijdering van het montageoppervlak
  • 2 magneten meegeleverd (voor opbouw- en inbouwmontage)
