Artikelnr: 201070
Eenheid: 1



De INT-E uitbreidingsmodule is ontworpen voor gebruik met INTEGRA, INTEGRA Plus, VERSA, VERSA IP, VERSA Plus en PERFECTA alarmsystemen, als ook voor het ACCO-NT toegangscontrole systeem. De INT-E is voor uitbreiding van het systeem met 8 bekabelde zones, met de mogelijkheid om direct rolluik en tril detectoren aan te sluiten. De extra sabotage ingang voorziet in het detecteren van het ongeautoriseerd openen van de behuizing waar de module in geïnstalleerd is. Voor gebruik met de INTEGRA Plus systemen ondersteund deze module ook de 3EOL configuratie. De INT-E kan zowel 12V worden aangesloten als ook gevoed via de APS-412 voeding, waardoor deze "Intelligent" wordt..

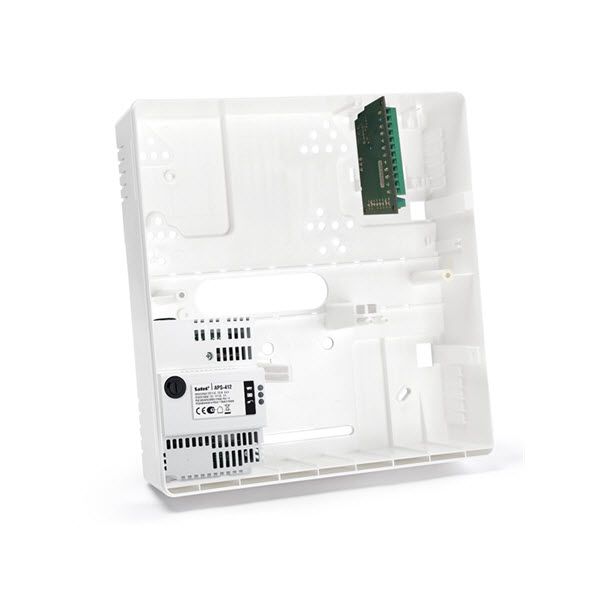

De APS-412 geschakelde voeding met OPU4 kunststof behuizing is ontworpen voor 12VDC gevoede apparaten en is voorzien van een speciale eenvoudige aansluiting voor het gebruik met de INT-E, INT-PP, INT-O, INT-R, INT-ADR en ACCO-NT van SATEL. AC uitval en accu laag meldingen worden dan via deze aansluiting doorgegeven aan het alarmsysteem.

Voedingsvoltage: 12 VDC
Stand-by verbruik: 35 mA
Max. verbruik: 80 mA
+12V uitgangsbelasting: 2,5 A / 12 VDC
Maximale luchtvochtigheid: 93±3%
Bedrijfstemperatuur: -10 °C...+55 °C
Milieuklasse conform de EN50130-5 II
Afmetingen: 80 x 57 mm
Gewicht: 47 g
Veiligheidsklasse conform de EN 50131 (zonder voeding): Grade 3
Veiligheidsklasse conform de EN 50131 (met APS-412 voeding) Grade 2

INT-E

  • systeem uitbreiding met 8 zones
    ondersteuning voor:
    • NO, NC
    • EOL, 2EOL/NO, 2EOL/NC
    • 3EOL (alleen INTEGRA Plus)
  • programmeerbare EOL weerstandswaarden (alleen INTEGRA, INTEGRA Plus, VERSA, VERSA Plus)
  • ondersteuning voor het aansluiten van tril en rolluik detectoren
  • mogelijkheid om op de RS-485 bus aan te sluiten (firmware update via de bus)

APS-412

  • hoge efficiënte 12 V DC geschakelde voeding, zonder dat deze een transformator behoeft
  • 4A totaal uitgangsvermogen
  • kortsluiting en overbelasting beveiliging
  • ontworpen voor gebruik met een gesloten lood-zuur accu
  • stroom gecontroleerd accu laadcircuit
  • accu diep ontladingsbeveiliging
  • 3 OC uitgangen voor supervisie
  • optische indicatie voor de voeding, accu en overbelasting status
  • hoorbaar storingssignaal
  • speciale aansluiting voor het gebruik met nieuwe SATEL modules
  • geschikt voor OMI-5, OPU-3 en OPU-4 en AWO283 metalen behuizing
  • DIN rail montage 35 mm mogelijk
