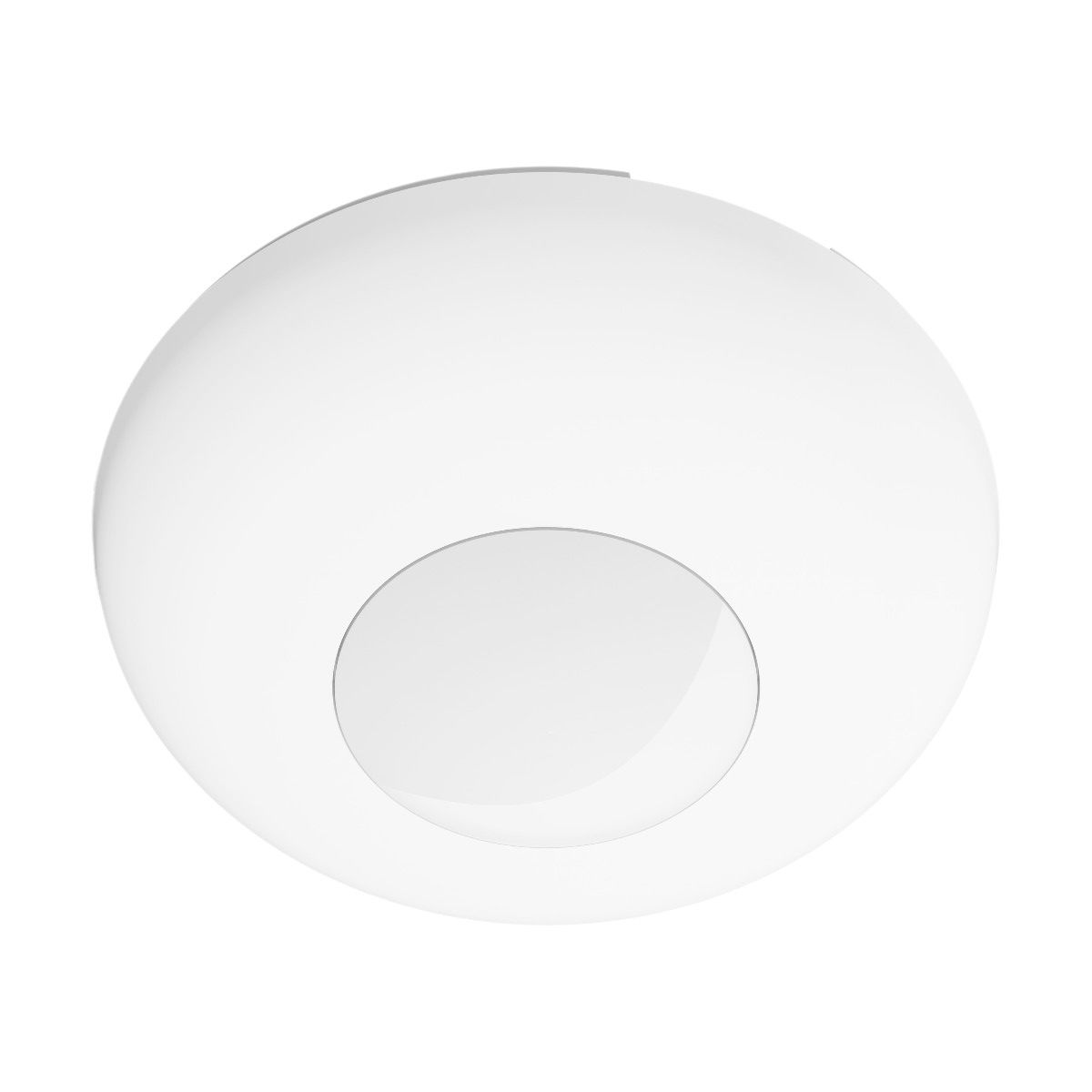

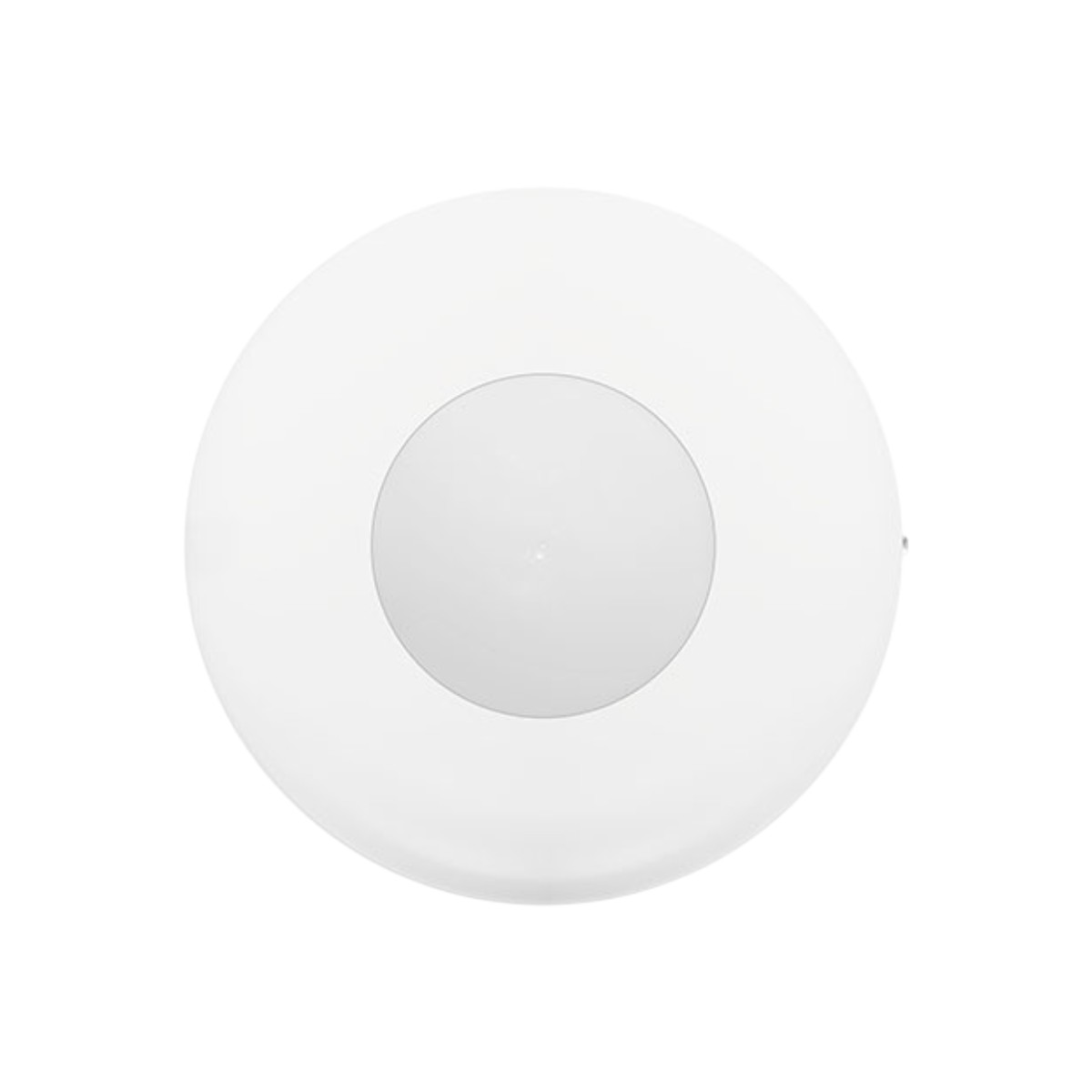

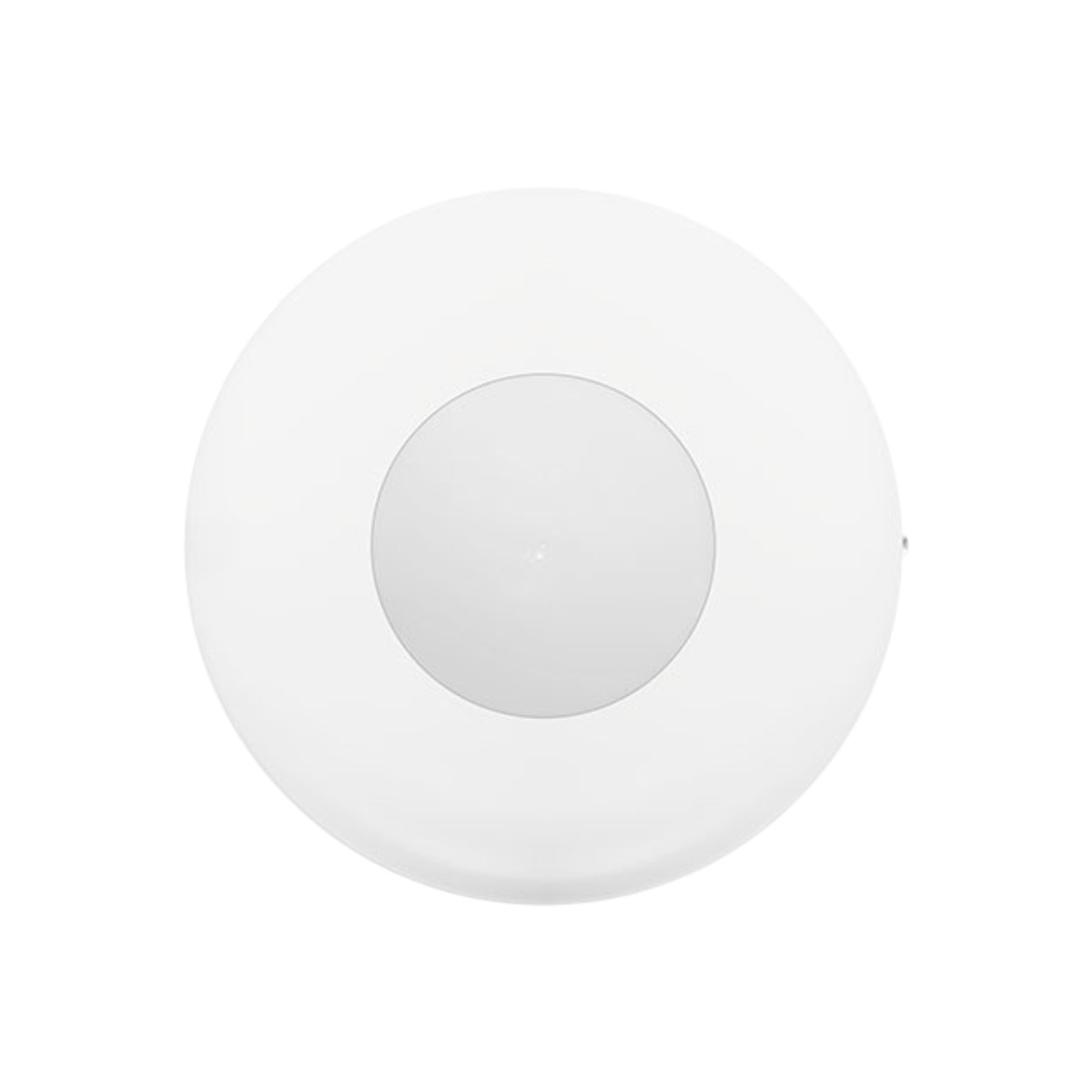

SLIM-S-PIR-AC PIR detector 14x6m voor 230VAC lichtsturing, opbouw
SLIM-S-PIR-AC 360gr. PIR 230 VAC opbouw
| Artikelnr: | 701546 |
| Eenheid: | 1 |
|
|
De Slim Line AC detectoren zijn bedoeld voor domoticatoepassingen en mogen niet worden gebruikt als bewegingsdetector in een inbraakalarmsysteem. |
SLIM-S-PIR-AC is een zelfstandige bewegingsdetector voor binnengebruik, ontworpen voor het aansturen van 230 V AC-verlichting.
De detector detecteert beweging binnen het bewaakte gebied en schakelt de aangesloten verlichting automatisch in. Hierdoor wordt het gebruik van verlichting volledig geautomatiseerd. De detector wordt rechtstreeks gevoed met 230 V AC, waardoor geen extra voeding nodig is en de installatie eenvoudiger wordt. Dankzij de ingebouwde schemersensor wordt de verlichting alleen ingeschakeld wanneer het omgevingslicht onder een ingestelde waarde daalt.
Dit model is ook verkrijgbaar in een uitvoering met een dubbel detectiepad (SLIM-S-DUAL-AC) en in varianten voor inbouwmontage in het plafond (SLIM-R-PIR-AC en SLIM-R-DUAL-AC).
Opmerking: de SLIM-S-PIR-AC is bedoeld voor domoticatoepassingen en mag niet worden gebruikt als bewegingsdetector in een inbraakalarmsysteem.
Levering:
- SATEL SLIM-S-PIR-AC
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
| Gedetecteerde doelsnelheid | 0,3–3 m/s |
| Bedrijfstemperatuurbereik | -10 °C tot +55 °C |
| Aanbevolen montagehoogte | 2,4–3,5 m |
| Gewicht | 119 g |
| Maximale luchtvochtigheid | 93 ± 3% |
| Afmetingen | Ø 120 × 37 mm |
| Omgevingsklasse volgens EN 50130-5 | II |
| Maximaal vermogen | 500 mW |
| Contactweerstand | ≤ 100 mΩ |
| Vermogensverbruik in stand-bymodus | 200 mW |
| Voedingsspanning | 230 V AC, 50 Hz |
| Beveiligingsklasse | Grade 2 |
- Schakelt aangesloten verlichting in bij bewegingsdetectie
- Zelfstandig werkende detector
- NO-relaisuitgang
- Digitaal bewegingsdetectie-algoritme
- Digitale temperatuurcompensatie
- Ingebouwde schemersensor voor omgevingslicht
- Maximale detectieoppervlakte:
- 12 m × 5 m (56 m²) bij een montagehoogte van 2,4 m
- 14 m × 6 m (80 m²) bij een montagehoogte van 3 m
- Ingebouwde potentiometers voor instelling van:
- SENS – detectiegevoeligheid
- TIME – inschakeltijd van de verlichting (2–180 s)
- LUX – drempelwaarde voor omgevingslicht (2–200 lx)
- Voeding: 230 V AC
- Geschikt voor opbouwmontage aan het plafond.
