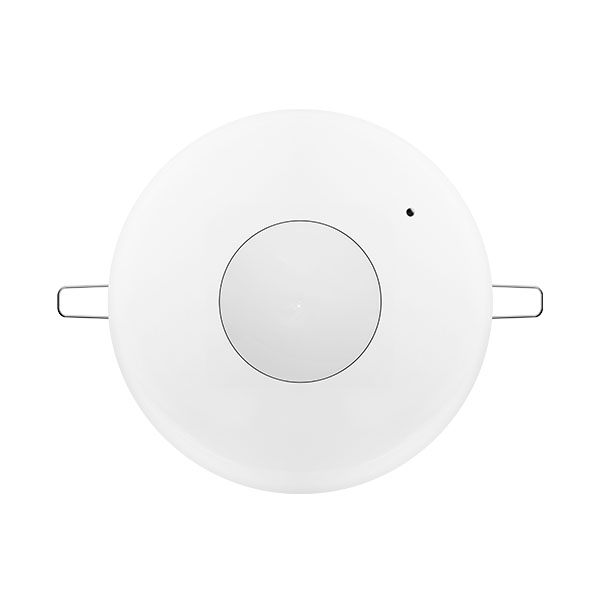

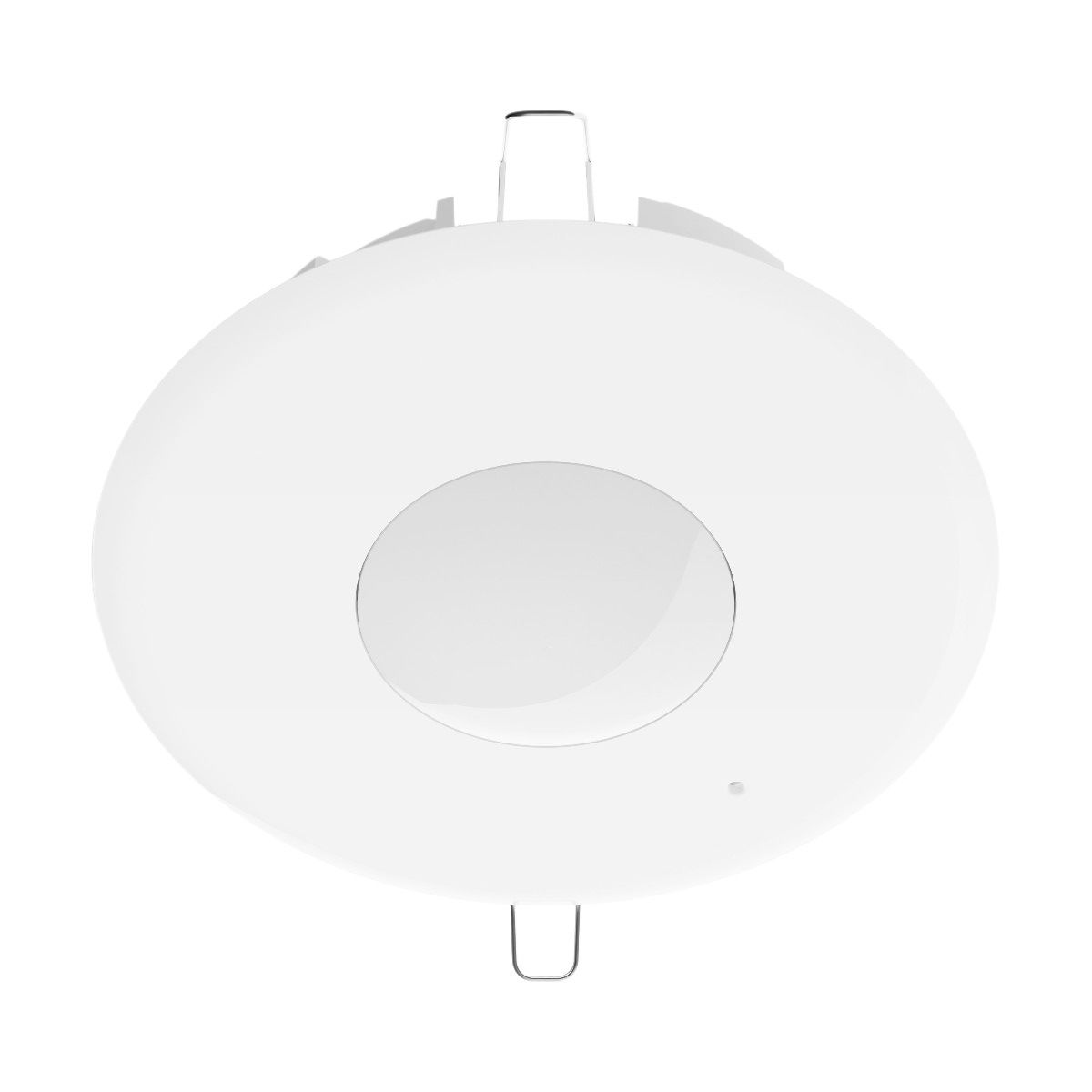

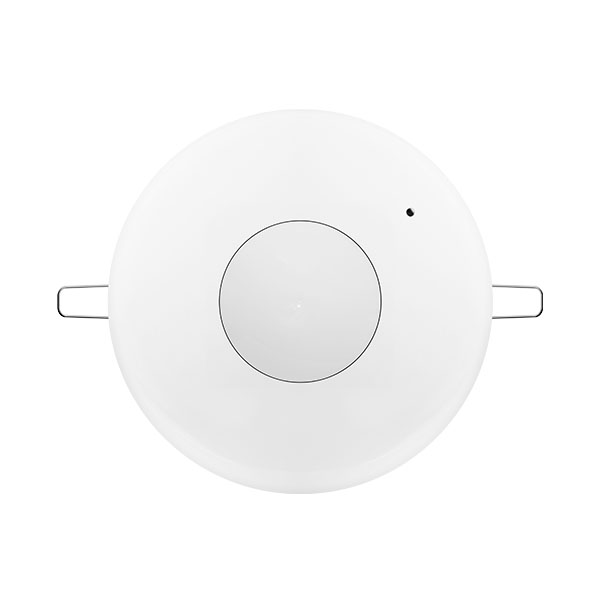

SLIM-R-PIR-AC PIR detector 14x6m voor 230VAC lichtsturing, inbouw
SLIM-R-PIR-AC 360gr. PIR 230 VAC inbouw
| Artikelnr: | 701534 |
| Eenheid: | 1 |
|
|
De Slim Line AC detectoren zijn bedoeld voor domoticatoepassingen en mogen niet worden gebruikt als bewegingsdetector in een inbraakalarmsysteem. |
SLIM-R-PIR-AC is een zelfstandige bewegingsdetector voor binnengebruik, ontworpen voor het aansturen van 230 V AC-verlichting.
De detector detecteert beweging binnen het bewaakte gebied en schakelt de aangesloten verlichting automatisch in. Hierdoor wordt het gebruik van verlichting volledig geautomatiseerd. De detector wordt rechtstreeks gevoed met 230 V AC, waardoor geen extra voeding nodig is en de installatie eenvoudiger wordt. Dankzij de ingebouwde schemersensor wordt de verlichting alleen ingeschakeld wanneer het omgevingslicht onder een ingestelde waarde daalt.
Dit model is ook verkrijgbaar in een uitvoering met een dubbel detectiepad (SLIM-R-DUAL-AC) en in varianten voor opbouwmontage aan het plafond (SLIM-S-PIR-AC en SLIM-S-DUAL-AC).
Opmerking: de SLIM-R-PIR-AC is bedoeld voor domoticatoepassingen en mag niet worden gebruikt als bewegingsdetector in een inbraakalarmsysteem.
Levering:
- SATEL SLIM-R-PIR-AC
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
| Detected target velocity | 0,3...3 m/s |
| Operating temperature range | -10°C...+55°C |
| Recommended mounting height | 2,4...3,5 m |
| Weight | 138 g |
| Maximum humidity | 93±3% |
| Dimensions | ø 130 x 42 mm |
| Environmental class according to EN50130-5 | II |
| Maximum power consumption | 500 mW |
| Contacts resistance | ≤ 100 m? |
| Standby power consumption | 200 mW |
| Supply voltage | 230 V AC, 50 Hz |
- Schakelt aangesloten verlichting in bij bewegingsdetectie
- Zelfstandig werkende detector
- NO-relaisuitgang
- Digitaal bewegingsdetectie-algoritme
- Digitale temperatuurcompensatie
- Ingebouwde schemersensor voor omgevingslicht
- Maximale detectieoppervlakte:
- 12 m × 5 m (56 m²) bij een montagehoogte van 2,4 m
- 14 m × 6 m (80 m²) bij een montagehoogte van 3 m
- Ingebouwde potentiometers voor instelling van:
- SENS – detectiegevoeligheid
- TIME – inschakeltijd van de verlichting (2–180 s)
- LUX – drempelwaarde voor omgevingslicht (2–200 lx)
- Voeding: 230 V AC
- Geschikt voor montage in systeemplafonds en verlaagde plafonds.
