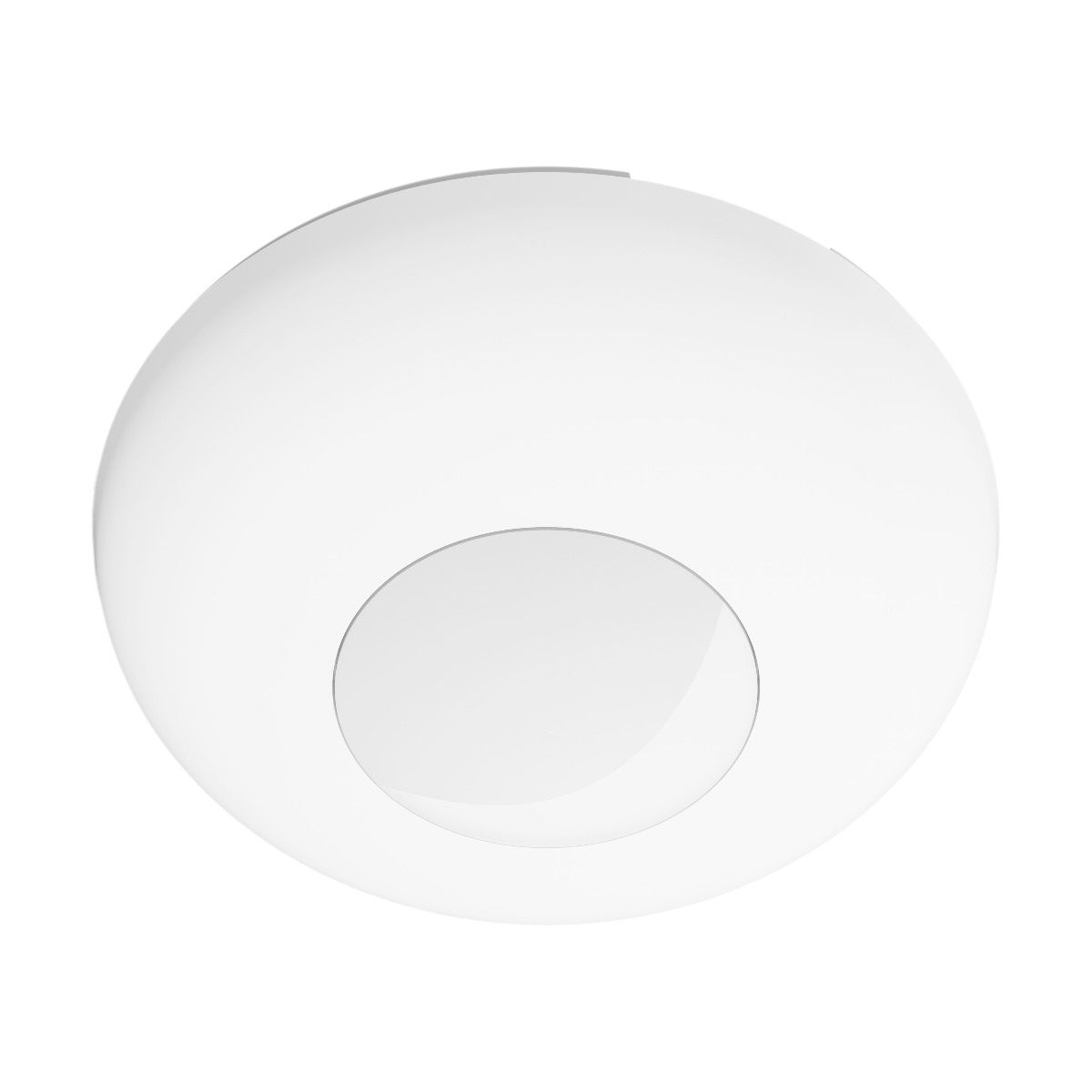

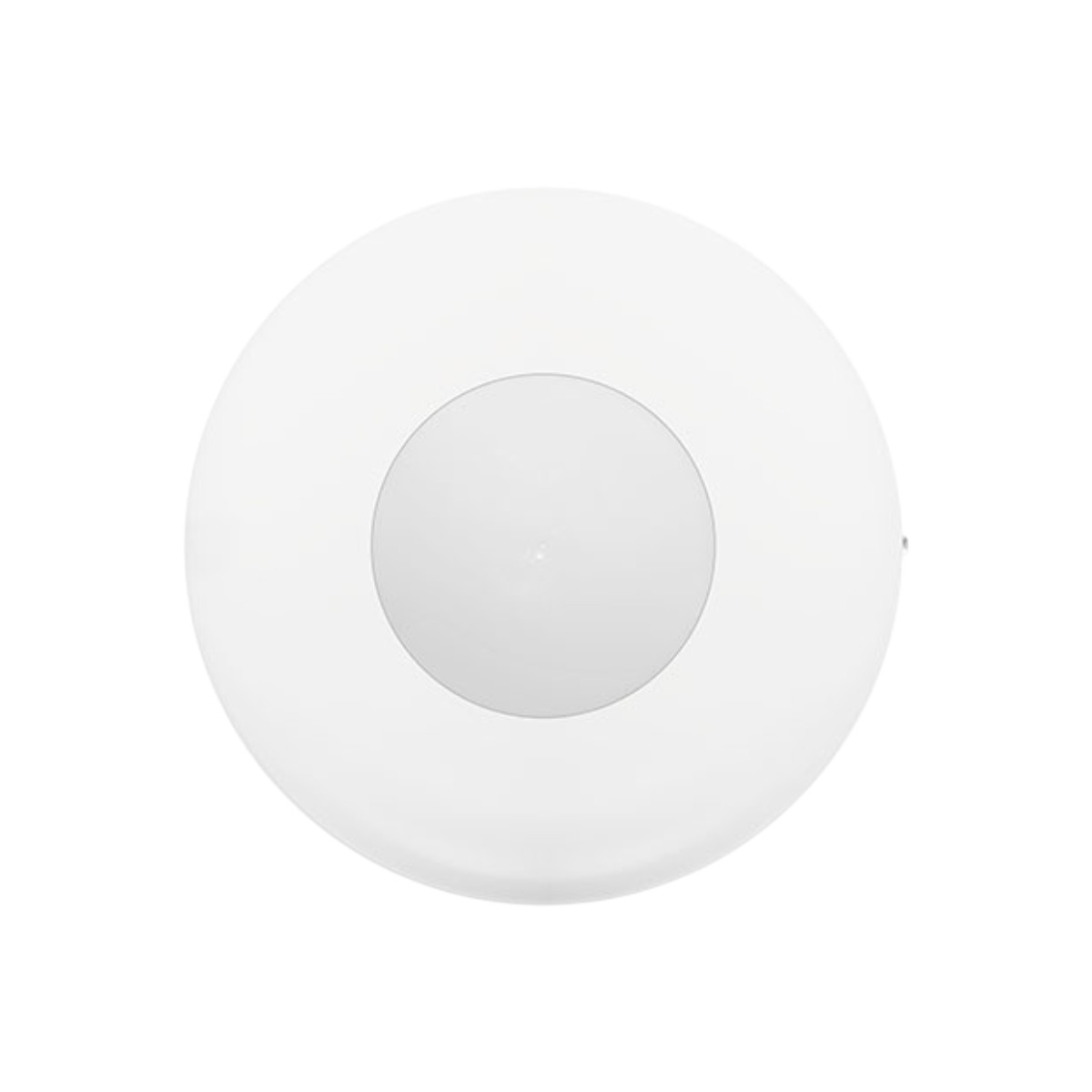

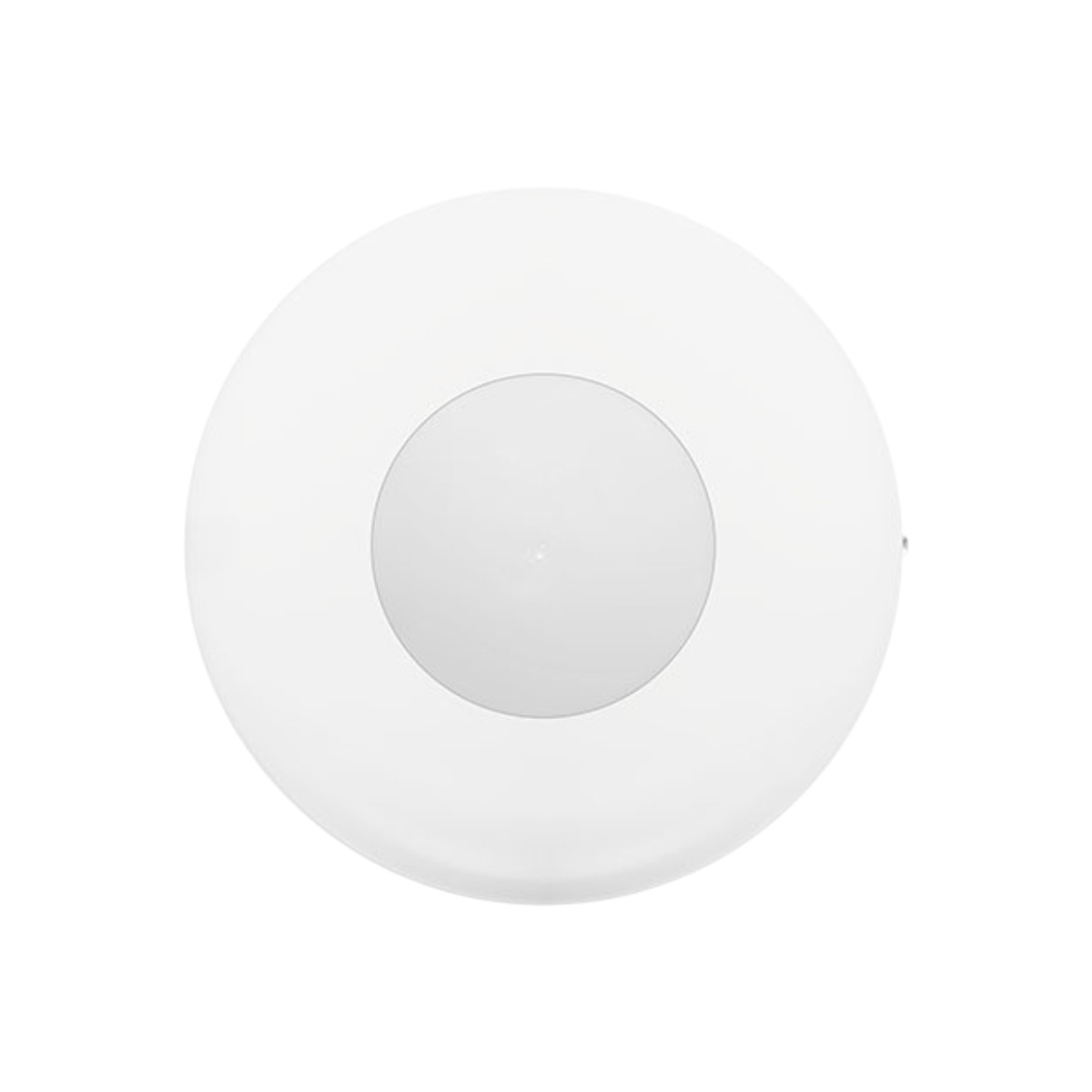

SLIM-S-DUAL-AC DUAL detector 14x6m voor 230VAC lichtsturing, opbouw
SLIM-S-DUAL-AC 360gr. PIR/Radar 230 VAC opbouw
| Artikelnr: | 701540 |
| Eenheid: | 1 |
|
|
De Slim Line AC detectoren zijn bedoeld voor domoticatoepassingen en mogen niet worden gebruikt als bewegingsdetector in een inbraakalarmsysteem. |
SLIM-S-DUAL-AC is een zelfstandige bewegingsdetector voor binnengebruik, ontworpen voor het aansturen van 230 V AC-verlichting.
De detector detecteert beweging binnen het bewaakte gebied en schakelt de aangesloten verlichting automatisch in. Hierdoor wordt het gebruik van verlichting volledig geautomatiseerd. De detector wordt rechtstreeks gevoed met 230 V AC, waardoor geen extra voeding nodig is en de installatie eenvoudiger wordt. Dankzij de ingebouwde schemersensor wordt de verlichting alleen ingeschakeld wanneer het omgevingslicht onder een ingestelde waarde daalt.
De SLIM-S-DUAL-AC maakt gebruik van twee detectiepaden – passieve infraroodtechnologie (PIR) en een radarsensor (MW) – wat zorgt voor een hogere immuniteit tegen storingen veroorzaakt door uitdagende omgevingsomstandigheden, zoals tocht, luchtstromen of plotselinge temperatuurveranderingen.
Dit model is ook verkrijgbaar in een uitvoering met één detectiepad (SLIM-S-PIR-AC) en in varianten voor inbouwmontage in het plafond (SLIM-R-PIR-AC en SLIM-R-DUAL-AC).
Opmerking: de SLIM-S-DUAL-AC is bedoeld voor domoticatoepassingen en mag niet worden gebruikt als bewegingsdetector in een inbraakalarmsysteem.
Levering:
- SATEL SLIM-S-DUAL PIR/Radar
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
| Gedetecteerde doelsnelheid | 0,3–3 m/s |
| Bedrijfstemperatuurbereik | -10 °C tot +55 °C |
| Aanbevolen montagehoogte | 2,4–3,5 m |
| Gewicht | 121 g |
| Maximale luchtvochtigheid | 93 ± 3% |
| Afmetingen | Ø 120 × 37 mm |
| Omgevingsklasse volgens EN 50130-5 | II |
| Microgolffrequentie | 24,125 GHz |
| Maximaal vermogen | 500 mW |
| Contactweerstand | ≤ 100 mΩ |
| Vermogensverbruik in stand-bymodus | 200 mW |
| Voedingsspanning | 230 V AC, 50 Hz |
- Schakelt aangesloten verlichting in bij bewegingsdetectie
- Twee detectiepaden: PIR en radarsensor (MW)
- Zelfstandig werkende detector
- NO-relaisuitgang
- Digitaal bewegingsdetectie-algoritme voor beide sensoren
- Digitale temperatuurcompensatie
- Ingebouwde schemersensor voor omgevingslicht
- Maximale detectieoppervlakte:
- 12 m × 5 m (56 m²) bij een montagehoogte van 2,4 m
- 14 m × 6 m (80 m²) bij een montagehoogte van 3 m
- Ingebouwde potentiometers voor instelling van:
- SENS – detectiegevoeligheid
- TIME – inschakeltijd van de verlichting (2–180 s)
- LUX – drempelwaarde voor omgevingslicht (2–200 lx)
- Voeding: 230 V AC
- Geschikt voor opbouwmontage aan het plafond.
