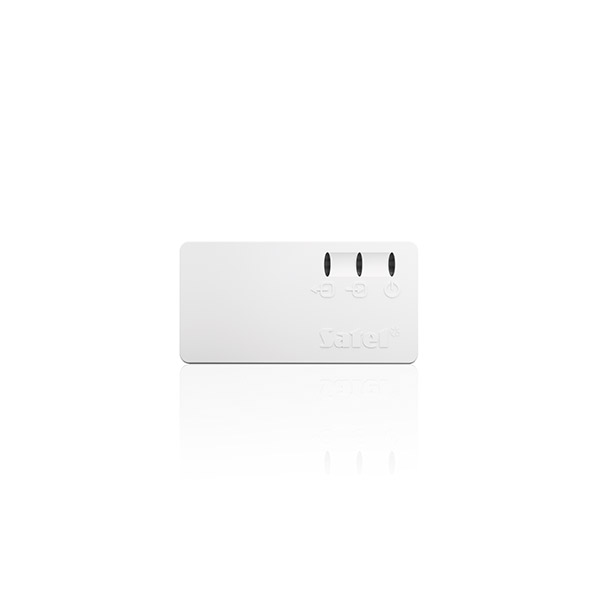

KNX-USB interface
KNX-USB interface
| Artikelnr: | 100207 |
| Eenheid: | 1 |
|
|
Het aansluiten en programmeren van KNX-modules vereist diepgaande kennis van KNX-systemen en het ETS-programma. Wij bieden alleen ondersteuning aan gecertificeerde KNX professionals. |
De KNX-USB interface maakt communicatie tussen de KNX-bus en een computer mogelijk voor het programmeren en bewaken van apparaten op de bus (met behulp van het ETS-programma, versie 5.5 of nieuwer).
De KNX-USB interface kan in de 'busmonitoringmodus' werken zonder aangesloten te zijn op een PC. In deze modus worden tot 350.000 gebeurtenissen die op de KNX-bus worden gegenereerd opgeslagen in het niet-vluchtige geheugen van de interface. In de log is dus altijd terug te vinden wanneer een probleem precies plaatsvond en valt vervolgens te herleiden waardoor dit is veroorzaakt. De opgeslagen gegevens kunnen desgewenst worden geëxporteerd naar een CSV- of XML-bestand. Op de KNX-USB interface kan een powerbank worden aangesloten, zodat deze ook bij het uitvallen van de KNX-busvoeding nog steeds spanning heeft en door kan gaan met het loggen van telegrammen zodra de KNX bus weer hersteld is
Met het KNX-USB Soft-programma kunt u de busmonitoringmodus in-/uitschakelen en het interface-geheugen beheren.
Bekijk voor meer informatie de productintroductie van SATEL KNX modules.
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
| Voeding | |
| USB-voltage: | 5 V DC |
| Stroomverbruik USB: | <30 mA |
| Max. verbruik USB: | 0,3 W |
| Type USB-connector: | mini-USB type-B |
| Max. lengte USB-kabel: | 5 m |
| KNX-bus voltage: | 20...30 V DC |
| KNX-bus stroomverbruik: | <20 mA |
| KNX-bus max. verbruik: | 0,6 W |
| Technische gegevens | |
| Aantal gebeurtenissen in geheugen: | 350.000 |
| Werking temperatuurbereik: | -5...+45 °C |
| Opslag temperatuurbereik: | -25...+70 °C |
| IP classificatie: | IP20 |
| Afmetingen behuizing: | 67 x 34 x 21 mm |
| Gewicht: | 108 g |
- USB interface
- communicatie met de KNX-bus via de geïntegreerde bus connector
- logt tot 350.000 gebeurtenissen die op de KNX-bus worden gegenereerd (wordt opgeslagen in het niet-vluchtige geheugen van de interface
- voeding via de KNX-bus of via de USB-poort van de computer
- galvanische scheiding van het KNX-systeem en de computer
- gegevensoverdracht tussen de interface en de computer volgens USB 2.0-standaard
- led's voor indicatie van de apparaat status
- eenvoudig aan te sluiten en te gebruiken
