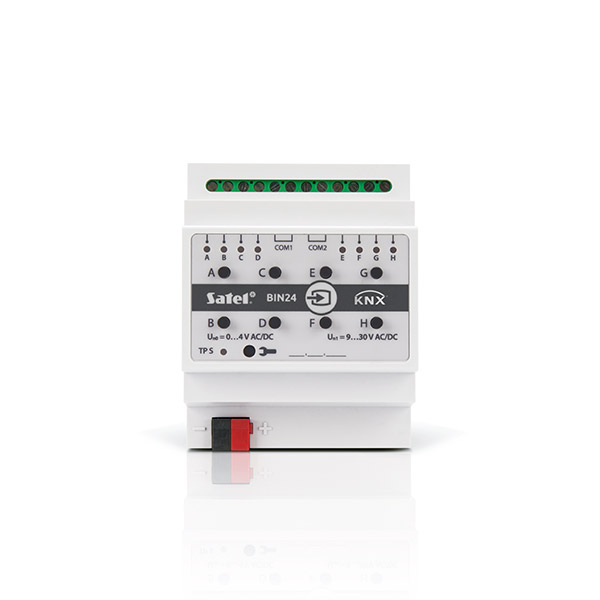

KNX-BIN24 binaire ingangen module
KNX-BIN 24 Binaire ingangen module
| Artikelnr: | 100202 |
| Eenheid: | 1 |
|
|
Het aansluiten en programmeren van KNX-modules vereist diepgaande kennis van KNX-systemen en het ETS-programma. Wij bieden alleen ondersteuning aan gecertificeerde KNX professionals. |
De universele binaire ingangenmodule KNX-BIN24 kan zowel spanningssignalen van apparaten buiten de KNX-installatie ontvangen (bijvoorbeeld van knoppen en schakelaars), maar ook telegrammen van op de bus aangesloten apparaten. Bijvoorbeeld conventionele AAN/UIT-knoppen om verlichting en dergelijke te bedienen. Of van contacten - zoals reedcontacten - of van sensoren die verschillende soorten 8-bit waarden als bijvoorbeeld temperatuur kunnen registreren.
Tussen de afzonderlijke ontvangstkanalen kunt u logische relaties en tijdsrelaties maken. Deze module beschikt over 20 functieblokken waaraan u verschillende besturingsfuncties kan toewijzen die worden geactiveerd vanaf de ingangskanalen. Een ingang en de signalen van functieblokken kunnen meerdere keren in andere/verschillende blokken worden toegepast.
De KNX-BIN24 heeft acht fysieke ingangen waarmee 8 onafhankelijke signalen van 0 tot 30 VDC/AC verwerkt kunnen worden. Elke fysieke ingang in de module komt overeen met één fysiek kanaal.
Bekijk voor meer informatie de productintroductie van SATEL KNX modules.
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
| Voeding | |
| KNX-bus voltage: | 20...30 V DC |
| KNX-bus verbruik: | <15 mA |
| Ingangen | |
| Aantal ingangen: | 8 |
| Ingangsstroom In: | 1,5 mA |
| Spanningsbereik Un: | 0...30 V AC/DC |
| Signaalniveau voor Un0 signaal: | 0...4 V AC/DC |
| Signaalniveau voor Un1 signaal: | 9...30 V AC/DC |
| Aansluiting | |
| Max. aderdikte: | 2,5 mm2 |
| Max. aandraaimoment: | 0,5 Nm |
| KNX-parameters | |
| Max. reactietijd: | <20 ms |
| Max. aantal communicatieobjecten: | 108 |
| Max. aantal groepsadressen: | 256 |
| Max. aantal koppelingen: | 256 |
| Technische gegevens | |
| Werking temperatuurbereik: | 0...+45 °C |
| Opslag temperatuurbereik: | -25...+70 °C |
| IP classificatie: | IP20 |
| DIN-rail eenheden: | 4 |
| Afmetingen behuizing: | 70 x 92 x 60 mm |
| Gewicht: | 144 g |
| KNX-certificaat: | 324/15899/19 |
- KNX-BIN24: binaire ingangsmodule, 2 onafhankelijke circuits met elk 4 ingangen
- communicatie met KNX-bus via de geïntegreerde bus connector
- mogelijkheid om een scène op te roepen vanaf elk kanaal met behulp van 8-bit opdrachten
- definieerbare kanaal polariteit (NO / NC)
- configureerbare tijdsduur voor kort / lang indrukken van de knop
- virtuele kanalen voor het ontvangen van 1-bit telegrammen van andere KNX-busapparaten
- virtuele logische kanalen voor het maken van logische koppelingen tussen modulekanalen
- virtuele timerkanalen voor het maken van tijdkoppelingen
- mogelijkheid om 20 functieblokken te definiëren die een van de beschikbare functies uitvoeren: schakelaar / waarde versturen, flank reactie, dimmerregeling, rolluik besturing, schakelvolgorde, teller, scène bediening
- mogelijkheid om elk functieblok met elk kanaal te bedienen
- besturing van meerdere functieblokken met behulp van één kanaal
- bediening van verlichting en rolluiken met 1 of 2 knoppen (kanalen)
- handmatige bediening van fysieke kanaalstatus met behulp van knoppen op de behuizing
- led’s om de status van de fysieke kanalen aan te geven
- geschikt voor DIN-rail (35 mm) montage
- module configuratie met behulp van ETS-software
