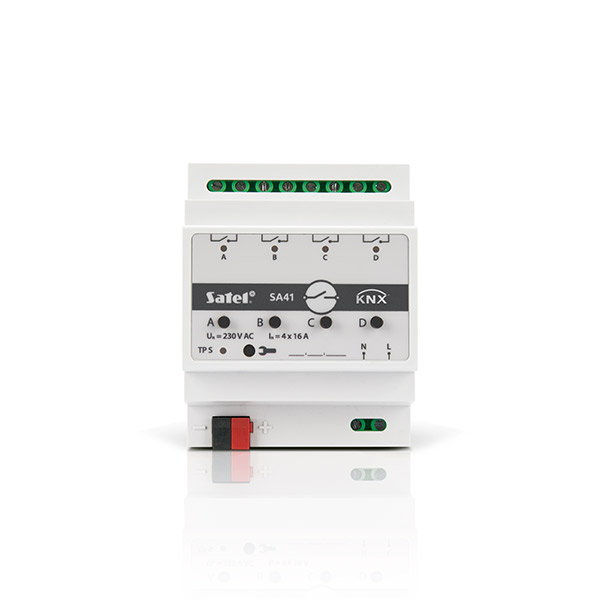

KNX-SA41 schakelactor 4 kan. 4 circuits, elk met 1 relais
KNX-SA 41 schakelactor 4 kan. 4 circuits, elk met 1 relais
Artikelnr: | 100201 |
Eenheid: | 1 |
|
Het aansluiten en programmeren van KNX-modules vereist diepgaande kennis van KNX-systemen en het ETS-programma. Wij bieden alleen ondersteuning aan gecertificeerde KNX professionals. |
De KNX-SA41 module is een universele schakelactor waarmee verschillende soorten elektrische apparaten in- en uitgeschakeld kunnen worden. Denk hierbij aan verlichting, ventilatoren, poortaansturingen of bijvoorbeeld magneetventielen.
De KNX-SA41 vormt een interface tussen de elektrische apparaten en het KNX-systeem. Ontvangen telegrammen van verschillende KNX-apparaten (sensoren en dergelijke) worden omgezet in concrete acties, zoals het in- of uitschakelen van licht of ventilator. De relais hebben een verhoogde weerstand tegen stroompieken: 165A/20ms, 800A/200us.
De module heeft vier bestuurbare relaisuitgangen/kanalen, waarvan elke uitgang overeenkomt met één logisch kanaal.
Bekijk voor meer informatie de productintroductie van SATEL KNX modules.
Raadpleeg voor alle details de Datasheet onder Documenten/Folders in de Download-tab.
Voeding | |
Voedingsvoltage: | 230 V AC |
Max. verbruik: | 5 mA |
KNX-bus voltage: | 20...30 V DC |
KNX-bus verbruik: | <10 mA |
Relais | |
Relais uitgangen: | 4 (4 circuits met elk 1 relais) |
Nominale belasting AC1: | 16 A / 250 V AC |
Nominale belasting AC15: | 1,5 A / 240V AC (B300) |
Nominale belasting AC3: | 750 W (eenfase motor) |
Nominale belasting DC1: | 16 A / 24 V DC |
Nominale belasting DC13: | 0,1 A / 250 V (R300) |
Max. schakelvermogen: | 10 mA |
Max. inschakelstroom: | 168 A 20 ms ; 800 A 200 µs |
Nominale stroom: | 16 A |
Max. breekcapaciteit AC1: | 4000 VA |
Max. bedrijfsfrequentie nominale belasting AC1: | 600 cycli/uur |
Max. bedrijfsfrequentie onbelast: | 3600 cycli/uur |
Elektr. levensduur resistieve bel. AC1 (600 cycli/uur): | >105 16 A / 250 V AC |
Elektr. levensduur resistieve bel. DC1 (600 cycli/uur): | >105 16 A / 24 V DC |
Elektr. levensduur AC3 (I = 3,5 A): | >2.5 x 105 |
Elektr. levensduur gloeilamp bel. (1000W): | >0,9 x 105 |
Aansluiting | |
Max. aderdikte: | 2,5 mm2 |
Max. aandraaimoment: | 0,5 Nm |
KNX-parameters | |
Max. reactietijd: | <20 ms |
Max. aantal communicatieobjecten: | 69 |
Max. aantal groepsadressen: | 256 |
Max. aantal koppelingen: | 256 |
Technische gegevens | |
Werking temperatuurbereik: | 0...+45 °C |
Opslag temperatuurbereik: | -25...+70 °C |
IP classificatie: | IP20 |
DIN-rail eenheden: | 4 |
Afmetingen behuizing: | 70 x 92 x 60 mm |
Gewicht: | 240 g |
KNX-certificaat: | 324/15896/19 |
Max. uitgangsbelasting | |
Resistieve belasting: | 3680 W |
Capacitieve belasting: | 16 A, max. 200 µF |
Max. uitgangsbelasting voor verlichting | |
Gloeilampen: | 1000 W |
HV 230V halogeenlampen: | 3680 W |
LV halogeenlampen (inductieve transformator): | 2000 VA |
LV halogeenlampen (elektronische transformator): | 2500 W |
TL-lampen (niet gecompenseerd): | 3680 W |
TL-lampen (parallel gecompenseerd): | 2500 W, 200 µF |
TL-lampen, serie gecompenseerd: | 3680 W, 200 µF |
Spaarlampen (niet gecompenseerd): | 3680 W |
Spaarlampen (parallel gecompenseerd): | 2500 W, 200 µF |
Kwiklampen (niet gecompenseerd): | 3680 W |
Kwiklampen (parallel gecompenseerd): | 3680 W, 200 µF |
- KNX-SA41: schakelactor (Switch Actuator), 4 circuits, 1 relais
- communicatie met KNX-bus via de geïntegreerde bus connector
- scènes voor elk van de kanalen kunnen worden opgeroepen met 1- en 8-bit opdrachten
- verhoogde weerstand tegen stroompieken: 165A/20ms, 800A/200us
- terugkoppeling over de status van de module en afzonderlijke kanalen
- reactie van elk kanaal kan worden gedefinieerd in geval van verlies en herstel van de KNX-busspanning
- reactie van elk kanaal kan worden gedefinieerd in geval van herstel van de netspanning
- tijdfuncties (knipperen, aan/uit vertraging, trappenhuisfunctie met optie voor waarschuwing vooraf en wijziging van de bedrijfstijd)
- logica functies (EN, NEN, OF, NOF, EXOF, EXNOF)
- drempelwaarde functie
- veiligheidsfuncties
- status forceren functies
- handmatige bediening van elke kanaalstatus met behulp van knoppen op de behuizing
- led's om de status van elk kanaal aan te geven
- geschikt voor DIN-rail (35 mm) montage
- module configuratie met behulp van ETS-software
- mogelijkheid om te schakelen tussen resistieve, inductieve en capacitieve belastingen
